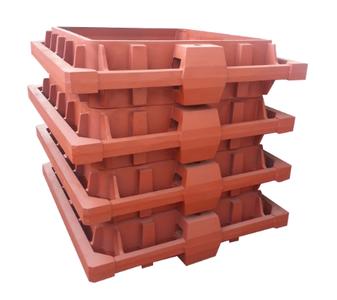

鑄件砂箱是鑄造生產中一種重要的工藝裝備，用于制作和運輸砂型。手工造型用砂箱一般要求比較簡單；機器造型對砂箱要求嚴格一些。近年來，高壓、氣沖等效率高、高比壓造型設備的廣泛使用，對砂箱的要求越來越高。
砂箱按制造方法分為整鑄式、裝配式和焊接式。常用的砂箱材料偶鑄鐵、鑄鋼、鑄鋁、鋼板等。砂箱的結構形式、材料尺寸應根據鑄件大小、造型方法、造型設備及生產批量等情況確定。
一、鑄件砂箱本體設計：
1、確定砂箱類型，選擇砂箱材料。
2、砂箱的緊固方法及其輔具的設計。
3、根據冒口布置及吃砂量等因素，確定砂箱內輪廓尺寸。
4、確定砂箱壁的結構及厚度。
5、確定箱帶、加強筋以及通氣孔的數量、尺寸及布置形式。
6、設定箱耳、香洲和吊環位置、選用定位銷及銷套。
二、鑄件砂箱設計的基本性能：
1、砂箱的規格盡可能標準化、系列化、通用化，以減少砂箱數量，降低生產成本，便于制造和管理。
2、砂箱的結構、吊軸、吊環和緊固裝置要有足夠的強度和剛性，經久耐用。
3、在滿足工藝要求和生產的前提下，砂箱的結構應簡單而輕便。
4、砂箱定位裝置和公差配合的選擇，應_鑄件尺寸精度的要求。
5、中、
大型砂箱
箱壁應設排氣孔，以便澆注時排出所產生的氣體。
6、砂箱內壁、想帶的結構用有利于砂型結實，并與型砂有足夠附著力，使砂型在翻轉、吊運合箱過程中不易發生掉砂或塌箱，在澆注時不易漲箱，又要便于鑄件落砂。
